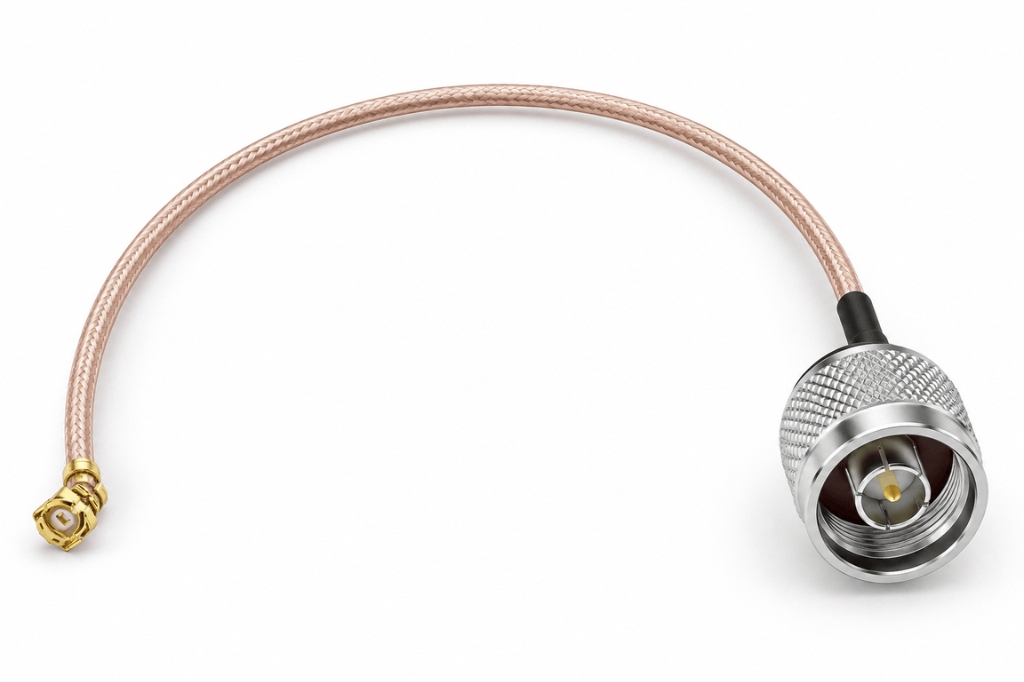

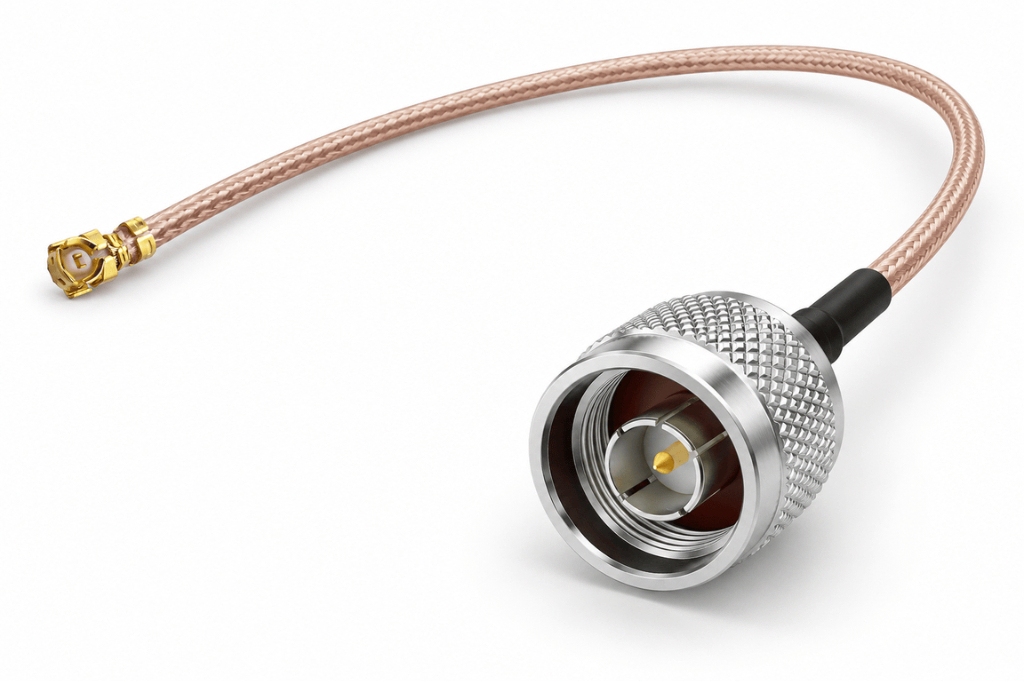

30 cm RG316 N-Male to UFL Pigtail Kablo | 50 Ohm, Düşük Kayıplı RF Coaxiel Kablo
KDV Dahil : ₺153,60KDV Hariç: ₺128,00 ($2.60 + kdv)
30 cm N-Male to ufl pigtail kablo, anten ile RF modülü arasında düşük kayıplı ve yüksek ekranlama performansına sahip bağlantı sağlamak için geliştirilmiş 50 Ohm profesyonel koaksiyel kablodur. DC–6 GHz frekans aralığında çalışabilen ürün; gümüş kaplama bakır iç iletken, PTFE dielektrik, çift örgülü %95+ kapsamalı ekranlama ve FEP dış kılıf yapısıyla 2.4 GHz ve 5 GHz Wi-Fi, RF modem, telemetri, IoT ve diğer yüksek frekanslı haberleşme uygulamalarında güvenilir sinyal aktarımı sunar. N-Male ve ufl Male konnektör yapısı sayesinde harici anten sistemleriyle kompakt RF modülleri arasında kolay bağlantı kurulmasını sağlayan 30 cm pigtail kablo, 2.4 GHz’de ≤0.32 dB ve 5.0–5.8 GHz aralığında ≤0.52 dB hedeflenen ekleme kaybı, >90 dB ekranlama etkinliği ve düşük VSWR değerleriyle sinyal kaybı ve yansımayı minimumda tutmaya yardımcı olur. Geniş çalışma sıcaklığı, sağlam konnektör yapısı ve en az 500 takma/sökme döngüsüne uygun mekanik dayanımı sayesinde profesyonel ve uzun ömürlü RF bağlantıları için ideal bir çözümdür.
Aynı Gün Sevk: Hafta içi Saat 16:30 kadar verilen siparişler aynı gün kargoya verilir.
30 cm N-Male to Ufl Pigtail Kablo – 50 Ohm Düşük Kayıplı RF Koaksiyel Kablo
30 cm N-Male to ufl RF pigtail kablo, anten ile kablosuz haberleşme modülü arasında düşük kayıplı ve yüksek ekranlama performansına sahip RF bağlantısı oluşturmak için tasarlanmış profesyonel sınıf bir koaksiyel bağlantı kablosudur. 50 Ohm empedans, DC–6 GHz çalışma aralığı, gümüş kaplama bakır iletken, PTFE dielektrik ve çift örgülü ekranlama yapısıyla 2.4 GHz ve 5 GHz kablosuz sistemler başta olmak üzere geniş bant RF uygulamalarında güvenilir sinyal aktarımı sağlar.
Öne çıkan özellikler
30 cm Düşük Kayıplı RF Bağlantısı
N-Male → ufl Bağlantı
DC–6 GHz Geniş Frekans Aralığı
Düşük Ekleme Kaybı
>90 dB Ekranlama
50 Ohm RF Empedansı
Premium koaksiyel kablo yapısı
Pigtail kablonun RF performansında yalnızca konektör kalitesi değil, merkez iletkenden dış kılıfa kadar tüm kablo katmanları belirleyicidir. Premium yapı için LMR-100A sınıfı düşük kayıplı kablo veya çift örgülü RG-316 sınıfı koaksiyel yapı kullanılması hedeflenmiştir.
Gümüş Kaplama Bakır İç İletken
Merkez damarda kullanılan silver-plated copper yapı, özellikle yüksek frekanslarda iletken yüzeyindeki akım dağılımı açısından yüksek performanslı RF kablolarında tercih edilen bir yapıdır.
PTFE Dielektrik
Katı PTFE yalıtkan, düşük dielektrik kayıp ve yüksek sıcaklık dayanımı sayesinde RF sinyal bütünlüğünün korunmasına yardımcı olur.
Çift Örgülü Ekranlama
%95'in üzerinde kapsama sağlayan çift örgülü gümüş kaplama bakır ekranlama, EMI/RFI parazitlerine karşı güçlü koruma sağlar.
FEP Dış Kılıf
Florlu etilen propilen dış kılıf, kabloyu mekanik ve çevresel etkilere karşı korurken geniş sıcaklık aralığında kullanım imkanı sağlar.
Yüksek kaliteli RF konnektörleri

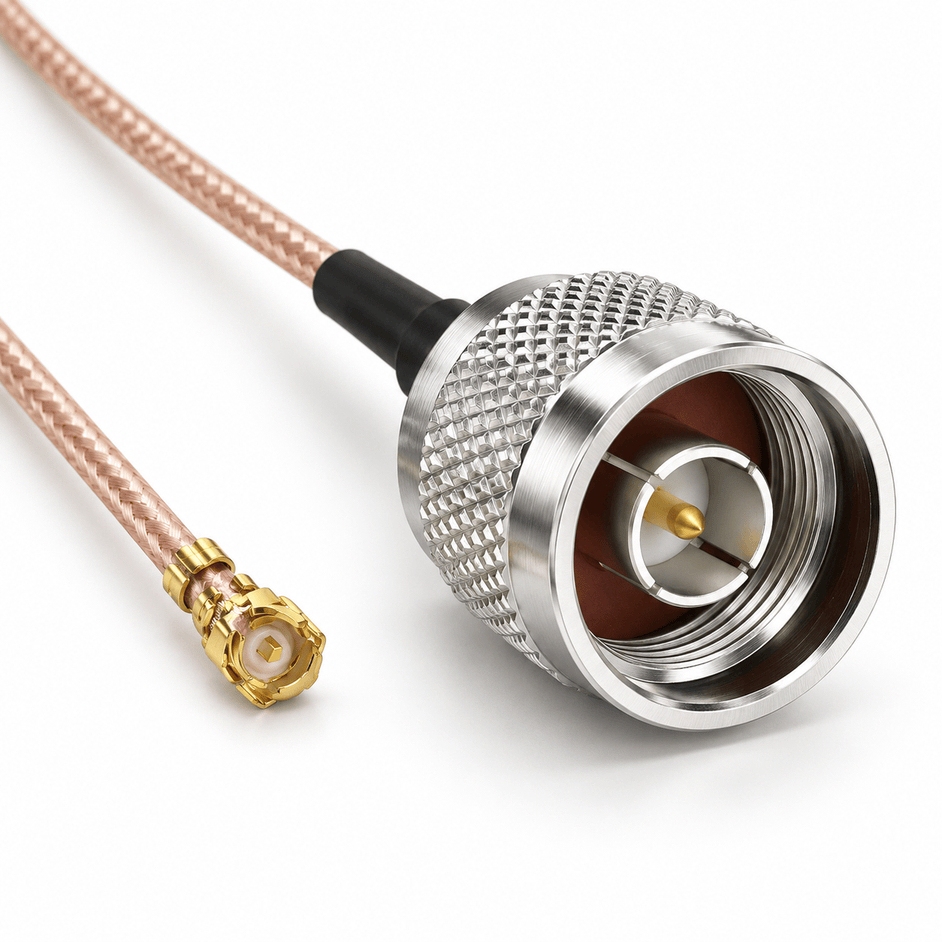

N-Male Konnektör
ufl Male Konnektör
RF performans değerleri
30 cm kablo uzunluğu için hedeflenen maksimum ekleme kaybı ve VSWR değerleri, 2.4 GHz ve 5 GHz kablosuz uygulamalarda düşük kayıplı ve düşük yansımalı bir RF bağlantısı sağlamaya yöneliktir.
DC–3 GHz VSWR
3–6 GHz VSWR
Kullanım alanları
Wi-Fi ve Outdoor Router Sistemleri
4G / LTE ve RF Modülleri
IoT ve Telemetri
RF Test ve Prototipleme
Teknik özellikler
| Genel Yapı | |
|---|---|
| Kablo Uzunluğu | 30 cm |
| Kablo Tipi | LMR-100A ultra-low-loss veya çift örgülü RG-316 sınıfı koaksiyel kablo |
| Karakteristik Empedans | 50 Ohm (±1 Ω) |
| Frekans Aralığı | DC – 6.0 GHz |
| Kablo Malzemeleri | |
| İç İletken | Gümüş kaplama bakır (SPC) |
| Dielektrik | Katı PTFE (Teflon) |
| Ekranlama | Çift örgülü gümüş kaplama bakır, %95+ kapsama |
| Dış Kılıf | FEP, şeffaf / yarı şeffaf kahverengi |
| Konnektörler | |
| Konnektör 1 | N-Male – N-Tipi Erkek |
| N-Male Gövde | Ağır hizmet tipi pirinç, üçlü metal veya kalın nikel/krom kaplama |
| Konnektör 2 | ufl Male – düz veya uygulamaya göre 90° |
| ufl Gövde | Pirinç üzeri kalın altın kaplama |
| Kontak Pimleri | Berilyum bakır üzeri ≥50 µin altın kaplama |
| Gerilim Azaltıcı | Yapışkanlı kalın çift duvarlı daralan makaron |
| RF Performansı | |
| Ekranlama Etkinliği | > 90 dB |
| 2.4 GHz Ekleme Kaybı | ≤ 0.32 dB, konnektör geçişleri dahil |
| 5.0–5.8 GHz Ekleme Kaybı | ≤ 0.52 dB, konnektör geçişleri dahil |
| VSWR – DC–3 GHz | ≤ 1.15 : 1 |
| VSWR – 3–6 GHz | ≤ 1.25 : 1 |
| Mekanik ve Çevresel | |
| Çalışma Sıcaklığı | -55°C – +165°C |
| Minimum Bükülme Yarıçapı | 15 mm |
| N-Tipi Kaplin Mekanizması | Dişli bağlantı, su sızdırmaz contalı yapı |
| Eşleşme Ömrü | En az 500 takma / sökme döngüsü |
