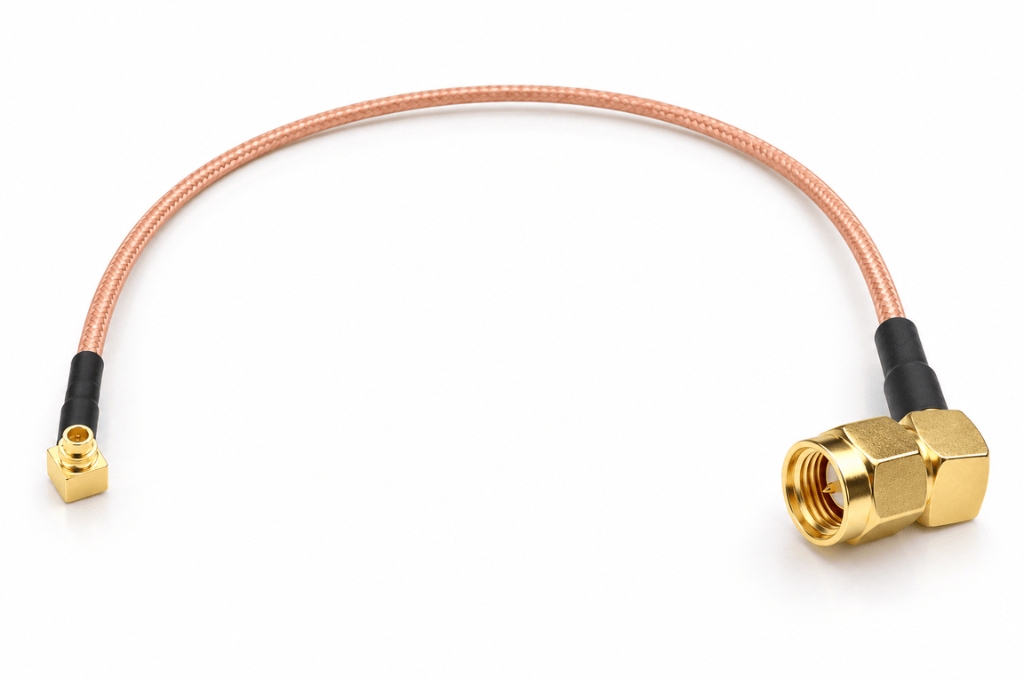

30 cm RG316 SMA Male 90° to MMCX Pigtail Kablo | 50 Ohm Düşük Kayıplı RF Kablo
KDV Dahil : ₺153,60KDV Hariç: ₺128,00 ($2.60 + kdv)
30 cm RG316 SMA Male 90° to MMCX pigtail kablo, kompakt RF modülleri ile SMA bağlantılı anten ve haberleşme ekipmanları arasında güvenilir ve düşük kayıplı bağlantı sağlamak için tasarlanmış 50 Ohm profesyonel RF koaksiyel kablodur. Esnek RG316 kablo yapısı, 30 cm kısa bağlantı mesafesi, 90° açılı SMA Male konnektör ve premium MMCX bağlantısıyla Wi-Fi, LTE/4G/5G, RF modem, IoT, telemetri ve diğer yüksek frekanslı haberleşme uygulamalarında kolay montaj ve kontrollü kablo yönlendirme avantajı sunar. PTFE tabanlı dielektrik yapısı, yüksek kaliteli berilyum bakır kontakları ve altın kaplama temas yüzeyleri düşük temas direnci, yüksek sıcaklık dayanımı ve uzun kullanım ömrü sağlamaya yardımcı olurken, düşük VSWR ve düşük insertion loss özellikleri RF sinyal yansımasını ve bağlantı kayıplarını azaltır. Dar cihaz kasalarında daha az alan gerektiren 90° SMA tasarımı ve esnek RG316 koaksiyel yapısıyla bu SMA Male to MMCX pigtail kablo; modem, router, kablosuz haberleşme kartı, endüstriyel elektronik ve harici anten bağlantıları için kompakt, dayanıklı ve yüksek performanslı bir RF ara bağlantı çözümüdür.
Aynı Gün Sevk: Hafta içi Saat 16:30 kadar verilen siparişler aynı gün kargoya verilir.
30 cm RG316 SMA Male 90° Angled to MMCX Pigtail Kablo
30 cm RG316 SMA Male Angled to MMCX pigtail kablo, kompakt RF modülleri ile SMA bağlantılı anten ve haberleşme ekipmanları arasında esnek, güvenilir ve düşük kayıplı bağlantı oluşturmak için tasarlanmış profesyonel sınıf 50 Ohm RF koaksiyel kablodur. Esnek RG316 kablo yapısı, kısa 30 cm bağlantı mesafesi, 90° açılı SMA Male konektörü ve hassas MMCX bağlantısıyla Wi-Fi, LTE/4G/5G, RF modem, IoT, telemetri ve diğer yüksek frekanslı haberleşme uygulamalarında kolay montaj ve düzenli kablo yönlendirme avantajı sunar.
Öne çıkan özellikler
Esnek RG316 Koaksiyel Kablo
90° Açılı SMA Male
Premium MMCX Bağlantısı
50 Ohm RF Empedansı
Kısa ve Düşük Kayıplı Bağlantı
Premium RF Kontakları
Esnek RG316 RF koaksiyel kablo yapısı
Bu pigtail bağlantıda kullanılan RG316, kompakt ve esnek yapısıyla RF ekipmanlarında yaygın olarak tercih edilen 50 Ohm koaksiyel kablo sınıfıdır. Küçük dış çapı ve esnek yapısı sayesinde modem, router, RF kartı ve elektronik muhafaza içerisinde kablonun sınırlı alanlardan rahat şekilde geçirilmesine imkan tanır.
Esnek ve Kompakt
RG316 yapısı, yarı sert RF kablolara kıyasla cihaz içerisinde daha rahat yönlendirilerek konnektörler ve diğer bileşenler arasındaki bağlantıyı kolaylaştırır.
Yüksek Sıcaklık Uygulamaları
PTFE tabanlı dielektrik ve yüksek performanslı dış yapı, geniş sıcaklık aralığında çalışan RF ve endüstriyel elektronik sistemler için uygundur.
90° açılı SMA Male konektör
Kablonun anten tarafında kullanılan 90° SMA Male konektör, düz SMA bağlantıların fazla alan kapladığı kompakt cihaz ve muhafazalarda daha düzenli kablo çıkışı sağlar. Kablonun doğrudan bağlantı noktasından sert şekilde kıvrılması yerine yön değişimi konektör gövdesi üzerinden gerçekleştirilir.
Dayanıklı Gövde
Pasivasyonlu paslanmaz çelik veya kalın altın kaplamalı ağır hizmet tipi pirinç gövde seçenekleri mekanik dayanım ve korozyon direncine odaklanır.
Altın Kaplama BeCu Merkez Pin
Berilyum bakır merkez kontak ve ağır altın kaplama, düşük temas direnci ve tekrarlanan bağlantılarda güvenilir RF iletimi sağlar.
Hassas MMCX bağlantısı
MMCX konektör; modem, kablosuz kart, RF modülü ve diğer kompakt elektronik cihazlarda kullanılan küçük boyutlu bir RF bağlantı arayüzüdür. Berilyum bakır gövde ve kontak yapısı ile minimum 50 µin altın kaplama, düşük temas direnci ve korozyon dayanımı sağlamaya yöneliktir.
DC–6 GHz
≥500 Tak-Çıkar Döngüsü
RF performansı
Yüksek frekanslı RF bağlantılarında yalnızca kablo değil, konektörlerin VSWR ve insertion loss değerleri de toplam bağlantı performansını etkiler. SMA ve MMCX uçlar düşük sinyal yansıması ve düşük bağlantı kaybına odaklanan premium RF özellikleri sunar.
SMA Insertion Loss
RF Screening
Kullanım alanları
Wi-Fi ve Kablosuz Router Sistemleri
LTE / 4G / 5G Modülleri
IoT ve Telemetri
RF Test ve Prototipleme
Kompakt RF sistemleri için esnek bağlantı
30 cm RG316 SMA Male 90° to MMCX pigtail kablo, cihaz içerisindeki küçük RF modülü ile harici anten bağlantısı arasında kısa, esnek ve güvenilir bir RF ara bağlantısı oluşturmak için tasarlanmıştır. RG316 kablonun ince ve esnek yapısı özellikle router, modem ve gömülü elektronik sistemlerde kablo yönlendirmesini kolaylaştırır.
90° açılı SMA Male konektör, cihaz kasası dışında daha kompakt bir anten bağlantısı oluşturulmasına yardımcı olurken MMCX konektör, PCB ve RF modüllerinde kullanılan küçük bağlantı noktalarına uygun yapı sunar. Böylece tek bir pigtail kablo üzerinden kompakt kart tarafıyla profesyonel anten tarafı arasında geçiş yapılabilir.
Virgin PTFE dielektrik, berilyum bakır kontaklar ve ağır altın kaplama temas yüzeyleri düşük temas direnci ve yüksek sıcaklık dayanımı sağlamaya yardımcı olur. 30 cm kısa kablo uzunluğu ise yüksek frekanslı bağlantılarda gereksiz kablo kaynaklı sinyal kaybını sınırlandırmayı amaçlar.
Teknik özellikler
| Genel Kablo Özellikleri | ||
|---|---|---|
| Kablo Tipi | RG316 Esnek RF Koaksiyel Kablo | |
| Kablo Uzunluğu | 30 cm | |
| Karakteristik Empedans | 50 Ohm | |
| Konnektör Yapısı | SMA Male 90° Angled → MMCX | |
| Kablo Yapısı | Esnek koaksiyel RF kablo, PTFE tabanlı dielektrik yapı | |
| Teknik Parametre | SMA Male Angled | MMCX |
| Gövde Malzemesi | Pasivasyonlu paslanmaz çelik veya kalın altın kaplama ağır hizmet tipi pirinç | Berilyum bakır (BeCu), minimum 50 µin altın kaplama |
| Merkez Kontak | Berilyum bakır, ağır altın kaplama, MIL-G-45204 sınıfı | Berilyum bakır, ağır altın kaplama |
| Yalıtkan / Dielektrik | Virgin PTFE | Virgin PTFE |
| Frekans Aralığı | DC – 18 GHz | DC – 6 GHz |
| VSWR | ≤ 1.15:1 @ 6 GHz ≤ 1.25:1 @ 18 GHz |
≤ 1.20:1 @ 6 GHz |
| Insertion Loss | ≤ 0.05 dB × √f(GHz) | ≤ 0.10 dB @ 6 GHz |
| RF Sızıntısı / Screening | ≤ -90 dB @ 2–3 GHz | ≤ -60 dB @ 1 GHz |
| Tak-Çıkar Ömrü | ≥ 1000 çevrim | ≥ 500 çevrim |
| Çalışma Sıcaklığı | -65°C – +165°C | -55°C – +155°C |
